Du planst einen Maschinentransport und fragst dich, ob ein Transportgestell wirklich nötig ist oder ob die Maschine auch direkt auf dem Fahrzeugboden gesichert werden kann. Die Antwort hängt von mehr Faktoren ab, als viele zunächst vermuten: Gewicht, Schwerpunktlage, Empfindlichkeit der Anbauteile und die geltenden Vorschriften spielen alle eine Rolle. Wer das falsch einschätzt, riskiert Transportschäden, Haftungsprobleme und im schlimmsten Fall einen Unfall auf der Strecke. Dieser Beitrag erklärt, welche Bauarten von Transportgestellen es gibt, wann ihr Einsatz verpflichtend ist und was die Planung kostet.
Bauarten und Materialien von Transportgestellen im Überblick
Ein Transportgestell ist im Kern eine konstruierte Tragstruktur, die eine Maschine oder Anlage während des Transports in einer definierten, stabilen Position hält. Im Gegensatz zu einfachen Holzpaletten oder Unterlegklötzen ist ein Maschinengestell auf die spezifische Last, die Schwerpunktlage und die Befestigungspunkte der Maschine abgestimmt.
Die gebräuchlichsten Materialien sind Stahl und Aluminium. Stahlgestelle tragen höhere Lasten und sind für schwere Maschinen, Pressen oder Werkzeugmaschinen die Standardlösung. Aluminiumgestelle kommen dort zum Einsatz, wo das Eigengewicht des Gestells eine Rolle spielt, etwa bei Luftfrachttransporten, bei denen jedes Kilogramm die Frachtkosten beeinflusst. Holzkonstruktionen werden noch bei leichteren Maschinen oder als Ergänzung (Auflagen, Puffer) eingesetzt, gelten aber bei professionellen Schwertransporten eher als Hilfsmittel.
Fest, zerlegbar oder angepasst
Standardgestelle sind vorgefertigte Rahmenkonstruktionen in gängigen Maßen, die für wiederkehrende Maschinentypen wirtschaftlich sinnvoll sind. Zerlegbare Gestelle lassen sich nach dem Transport platzsparend zurückführen oder wiederverwenden, was bei regelmäßigen Exporten der gleichen Maschinentypen die Stückkosten senkt.
Sonderangefertigte Transportrahmen werden dann gebaut, wenn eine Maschine besondere Abmessungen, einen ungünstigen Schwerpunkt oder empfindliche Anbauteile hat, die eine Standardkonstruktion nicht ausreichend schützt. Für den Schwertransport-Gestell-Bedarf bei Großmaschinen, Turbinen oder Anlagenkomponenten ist die Sonderanfertigung in der Regel keine Option, sondern Voraussetzung.
Wann ist ein Transportgestell beim Maschinentransport Pflicht?
Nicht jede Maschine braucht zwingend ein Gestell, aber es gibt klare Situationen, in denen der Verzicht darauf rechtlich und praktisch nicht vertretbar ist.
Grundsätzlich gilt: Jede Ladung muss so gesichert sein, dass sie bei Vollbremsung, Ausweichmanöver oder Kurvenfahrt nicht verrutscht, kippt oder herunterfällt. Das ist in Deutschland durch die VDI-Richtlinie 2700 und die StVO geregelt. Ein Transportgestell ist immer dann erforderlich, wenn die Maschine keine geeigneten Befestigungspunkte für Zurrmittel hat, wenn sie aufgrund ihrer Form nicht standsicher auf dem Fahrzeugboden steht oder wenn ihr Schwerpunkt so hoch liegt, dass Kippgefahr besteht.
Typische Anwendungsfälle
- Runde oder zylindrische Maschinen wie Elektromotoren, Pumpen oder Walzen: Ohne Gestell oder Aufnahmevorrichtung können sie rollen und sind nicht sicherbar.
- Maschinen mit freiliegenden, empfindlichen Bauteilen: Steuerungskästen, Hydraulikzylinder oder Spindeln, die direkten Kontakt mit dem Fahrzeugboden oder anderen Ladungsteilen vermeiden müssen.
- Schwere Anlagen mit hohem Schwerpunkt: Bearbeitungszentren, Druckmaschinen oder Umformtechnik, bei denen die Kippgrenze ohne konstruktive Basis schnell erreicht ist.
- Multimodale Transporte: Wenn eine Maschine per Lkw, dann per Seefracht und wieder per Lkw transportiert wird, muss das Gestell alle Umschlagvorgänge und Belastungen überstehen. Hier sind Gestelle mit normierten Containerecken oder Gabelstaplertaschen Standard.
Bei Exporten in Länder wie Kasachstan, den Iran oder die Türkei kommt ein weiterer Aspekt hinzu: Lange Transportwege mit wechselnden Straßenzuständen, mehrfachen Grenzübergängen und unterschiedlichen Umschlagtechniken verlangen eine robustere Konstruktion, als ein rein nationaler Transport erfordern würde. Wer das unterschätzt, zahlt am Zielort für Schäden, die während des Transports entstanden sind.
Sicherung, Zurrmittel und Vorschriften für Maschinengestelle
Ein Gestell allein sichert die Maschine nicht. Erst die Kombination aus Gestell und korrekt dimensionierten Zurrmitteln macht den Transport regelkonform und sicher.
Die VDI 2700 definiert, wie Ladung auf Straßenfahrzeugen zu sichern ist. Für den Maschinentransport bedeutet das konkret: Die Zurrkräfte müssen so berechnet sein, dass die Maschine in alle Richtungen (vorwärts, rückwärts, seitlich) ausreichend gehalten wird. Dabei zählen Gewicht der Ladung, Reibbeiwert der Auflagefläche und die Anzahl sowie der Winkel der Zurrmittel.
Zurrmittel im Überblick
- Zurrgurte (Spanngurte): Für mittlere Lasten bis zu einigen Tonnen, flexibel und schnell anzubringen, aber auf den richtigen LC-Wert (Lashing Capacity) achten.

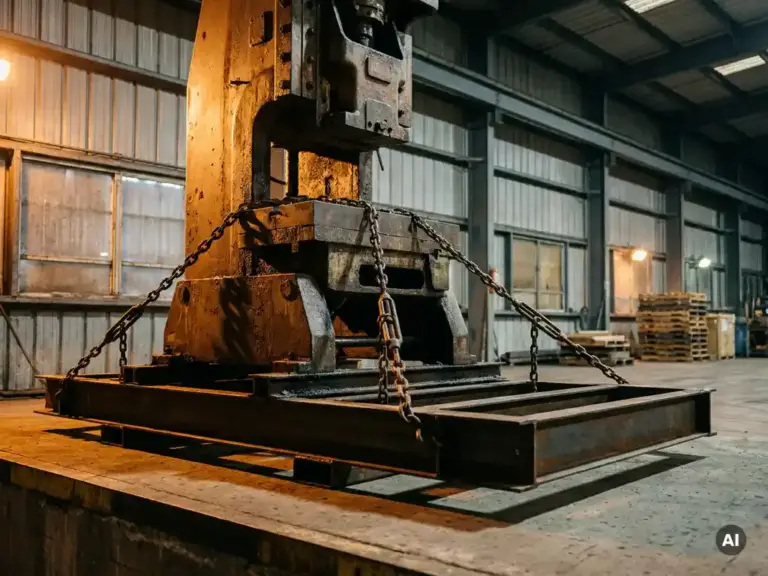

- Ketten und Spannschlösser: Für schwere Maschinen ab mehreren Tonnen, da Gurte bei scharfen Kanten der Maschine beschädigt werden können.
- Direktzurrung vs. Niederzurrung: Direktzurrung hält die Last in Position, Niederzurrung erhöht die Reibung auf der Auflagefläche. Beide Methoden werden häufig kombiniert.
Beim Einsatz von Antirutschmatten zwischen Gestell und Fahrzeugboden lässt sich der Reibbeiwert erhöhen, was die Anzahl der benötigten Zurrmittel reduziert. Das ist kein Trick, sondern eine anerkannte Methode nach VDI 2700.
Für Seefrachttransporte gelten zusätzlich die CTU-Richtlinien (Code of Practice for Packing of Cargo Transport Units), die genaue Vorgaben zur Containerbeladung und Ladungssicherung machen. Wer Maschinen in Überseecontainer verladen lässt, sollte prüfen, ob der Spediteur mit diesen Vorgaben vertraut ist, da fehlerhafte Sicherung im Seefrachtbereich zu erheblichen Haftungsrisiken führt.
Kosten und Planung: Was Transportgestelle im Maschinentransport beeinflussen
Die Kosten für ein Transportgestell variieren stark, je nachdem, ob es sich um eine Standardkonstruktion oder eine Sonderanfertigung handelt. Einfache Stahlgestelle für Maschinen bis wenige Tonnen liegen im dreistelligen bis niedrigen vierstelligen Bereich. Sonderangefertigte Gestelle für Großmaschinen oder komplexe Anlagen können schnell mehrere Tausend Euro kosten, besonders wenn statische Berechnungen und Abnahmedokumentationen erforderlich sind.
Bei der Planung eines Maschinentransports sollten folgende Punkte frühzeitig geklärt werden:
- Gewicht und Abmessungen der Maschine inklusive Anbauteile
- Schwerpunktlage (Angabe des Maschinenherstellers einholen)
- Verfügbare Befestigungspunkte an der Maschine
- Transportweg und Umschlagpunkte (Lkw, Container, Seefracht, Bahn)
- Anforderungen des Empfängers oder der Zollbehörde am Zielort
Ein häufig unterschätzter Kostenfaktor ist die Rückführung des Gestells. Wer das Gestell am Zielort nicht braucht, muss es entweder verschrotten, verkaufen oder zurückführen. Bei Exporten in entlegene Regionen ist die Rückführung oft unwirtschaftlich, weshalb zerlegbare oder wiederverwendbare Gestelle nur dann Sinn ergeben, wenn ein regelmäßiger Transportbedarf besteht.
Die Planungszeit sollte nicht unterschätzt werden. Bei Sonderanfertigungen sind Vorlaufzeiten von zwei bis sechs Wochen realistisch, abhängig von der Auslastung des Herstellers und der Komplexität der Konstruktion. Wer das Gestell kurzfristig benötigt, zahlt in der Regel einen Aufpreis für Expressproduktion. Frühzeitige Abstimmung zwischen Maschinenhersteller, Verpackungsdienstleister und Spediteur spart hier Zeit und Geld.
Wie Yarres Logistics beim Maschinentransport mit Transportgestell hilft
Yarres Logistics übernimmt den gesamten Prozess rund um den Maschinentransport, von der ersten Bedarfsanalyse bis zur Zustellung am Zielort, inklusive der Koordination geeigneter Transportgestelle und Ladungssicherung. Das Team kennt die Anforderungen nationaler und internationaler Transporte und arbeitet mit erfahrenen Partnern für Verpackung, Gestellbau und Zollabwicklung zusammen.
Was Yarres Logistics konkret übernimmt:
- Beurteilung, ob ein Standard- oder Sondergestell für deine Maschine erforderlich ist
- Koordination der Gestellproduktion und Verpackung im Vorlauf zum Transport
- Auswahl des richtigen Transportmittels (Direkttransport, Seefracht, multimodal) abhängig von Zielregion und Zeitplan
- Ladungssicherung nach VDI 2700 und CTU-Richtlinien, dokumentiert und nachvollziehbar
- Zollabwicklung und Begleitung bei Exporten in Märkte wie Kasachstan, die Türkei, den Iran oder Nordafrika
Wenn du Fragen zu deinem konkreten Maschinentransport hast oder ein Angebot benötigst, erreichst du das Team direkt über die Kontaktseite von Yarres Logistics. Schreib kurz, was transportiert werden soll, wohin und bis wann, und du bekommst eine konkrete Rückmeldung ohne lange Wartezeit.
Einen ersten Eindruck über abgeschlossene Projekte im Bereich Schwer- und Maschinentransport gibt es auf der Referenzseite, und wer mehr über das Unternehmen und seine Entstehung erfahren möchte, findet das auf der Über-uns-Seite.
